Vodiče a kabely
Cesty pro elektrony

Aby elektrický obvod vůbec fungoval, musí elektrony od zdroje k součástkám doputovat. K tomu slouží vodiče (samostatné dráty) a kabely (svazek vodičů ve společném plášti).

Oficiální účel a princip

Základním materiálem je kov s velmi nízkou rezistivitou, nejčastěji měď (Cu) nebo hliník (Al). Cílem je dopravit energii na požadované místo s minimálními ztrátami.

Přirovnání pro snadné pochopení

Vodiče jsou jako vodovodní potrubí nebo dálnice.

• Pokud máte tenký kabel a pustíte přes něj velký proud (hodně aut, velký tlak), vzniká zácpa (elektrický odpor). Kabel se začne zahřívat a může shořet.

• Pokud máte tlustý kabel, mají elektrony širokou cestu, odpor je minimální a energie projde bez problémů i na velké vzdálenosti.

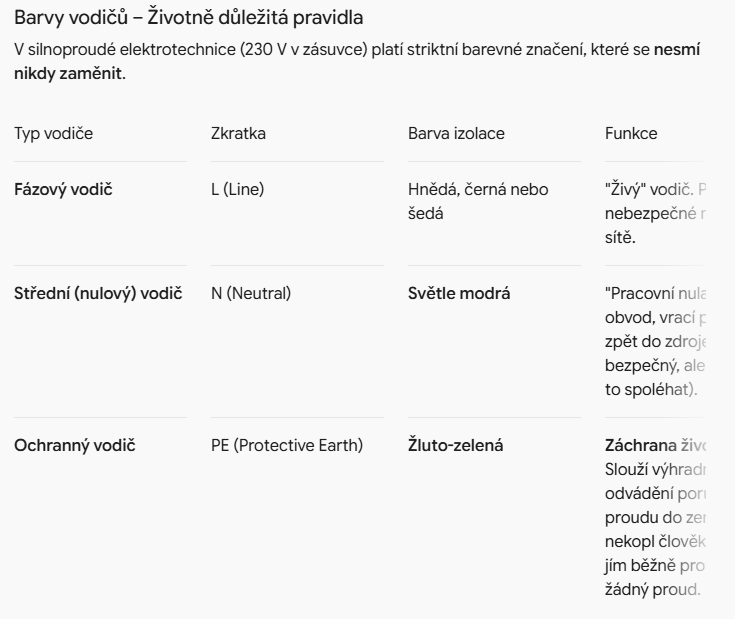

Barvy vodičů – Životně důležitá pravidla

V silnoproudé elektrotechnice (230 V v zásuvce) platí striktní barevné značení, které se nesmí nikdy zaměnit.

Typ vodiče Zkratka Barva izolace Funkce
Fázový vodič L (Line) Hnědá, černá nebo šedá "Živý" vodič. Přivádí nebezpečné napětí ze sítě.
Střední (nulový) vodič N (Neutral) Světle modrá "Pracovní nula". Uzavírá obvod, vrací proud zpět do zdroje. (Běžně bezpečný, ale nelze na to spoléhat).
Ochranný vodič PE (Protective Earth) Žluto-zelená Záchrana života. Slouží výhradně k odvádění poruchového proudu do země, aby nekopl člověka. Nesmí jím běžně protékat žádný proud.

Úskalí a rizika v praxi

• Zrádný hliník: Ve starých domech jsou běžné hliníkové dráty. Hliník ale pod tlakem šroubku v zásuvce "teče" a spoj se časem uvolní. Vznikne přechoďák (místo se zvýšeným odporem), které začne jiskřit a může způsobit požár. Měděné dráty toto nedělají.

• Dimenzování průřezu: Průřez kabelu (tloušťka drátu v mm²) se vždy musí dimenzovat podle velikosti jističe. Kdybyste k velkému bojleru (jištěnému 16A) natáhli tenký zvonkový drát, jistič to nepozná a nevypne, ale drát ve zdi se roztaví. Pro zásuvky 16A se používá měděný kabel s průřezem 2,5 mm².
