Tranzistor
Srdce moderní elektroniky
Tranzistor je aktivní polovodičová součástka, která slouží jako elektronický spínač nebo zesilovač. Jde o nejdůležitější vynález 20. století, na kterém stojí veškerá dnešní digitální technika od mikroprocesorů až po zdroje.
Oficiální účel a princip
Tranzistor dokáže malým signálem (malým proudem nebo napětím) ovládat a spínat velký tok energie. Na rozdíl od rezistoru, cívky nebo kondenzátoru (pasivní součástky) tranzistor energii nejen zpracovává, ale aktivně ji řídí.
Režim spínače: Funguje jako digitální vypínač (plně sepnuto / plně rozepnuto). Používá se v logických obvodech a procesorech.
Režim zesilovače: Přenáší malou změnu vstupního signálu na velkou změnu výstupního signálu (např. v audio technice).
Přirovnání pro snadné pochopení
Představ si vodovodní kohoutek s posilovačem:
Když otočíš malým kohoutkem (řídicí vstup), poháníš tím obrovskou klapku v hlavním potrubí.
Minimální silou prstu na malém ventilu dokážeš zkrotit a pustit obrovský proud vody.
Hlavní typy tranzistorů

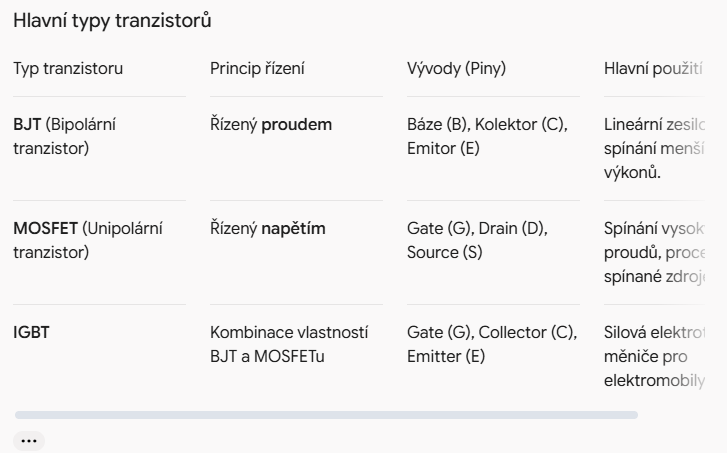

Typ tranzistoru Princip řízení Vývody (Piny) Hlavní použití
BJT (Bipolární tranzistor) Řízený proudem Báze (B), Kolektor (C), Emitor (E) Lineární zesilovače, spínání menších výkonů.
MOSFET (Unipolární tranzistor) Řízený napětím Gate (G), Drain (D), Source (S) Spínání vysokých proudů, procesory, spínané zdroje.
IGBT Kombinace vlastností BJT a MOSFETu Gate (G), Collector (C), Emitter (E) Silová elektrotechnika, měniče pro elektromobily.
Úskalí a rizika v praxi
Citlivost na elektrostatický výboj (ESD): Zejména MOSFET tranzistory mají extrémně tenkou izolační vrstvu na řídicí elektrodu (Gate). Statická elektřina z lidského těla (když na ni sáhneš bez vybití) může tuto vrstvu okamžitě prorazit a tranzistor nenávratně zničit.
Tepelná lavina u BJT: Bipolární tranzistory mají vlastnost, že s rostoucí teplotou propouštějí větší proud. Pokud se chladič poddimenzuje, tranzistor se začne víc hřívat, tím víc jím teče proudu, až se vlastní teplotou doslova odpájí nebo shoří.
Přepěťové špičky: Při spínání indukční zátěže (motory, relé) přes tranzistor vzniká bez ochranné diody obrovská napěťová špička, která tranzistor okamžitě prorazí.
