Rezistor
Základní brzda elektrického proudu
Rezistor je nejběžnější pasivní elektrotechnická součástka. Jeho jedinou hlavní a žádoucí vlastností je elektrický odpor (R). Najdete ho prakticky v každém elektrickém zařízení.
Oficiální účel v obvodu
Úkolem rezistoru je klást protékajícímu proudu přesně definovaný odpor. Používá se primárně ke snížení velikosti elektrického proudu v obvodu (aby se citlivější součástky nespálily) nebo k rozdělení elektrického napětí.
Přirovnání pro snadné pochopení
Představ si širokou vodovodní trubku, kterou se valí obrovské množství vody. Rezistor je místo, kde trubku úmyslně zúžíme, nebo do ní nasypeme jemný štěrk. Voda tímto místem protéká mnohem hůře a pomaleji. Stejně tak rezistor brzdí průtok volných elektronů v drátu.
Klíčové parametry rezistoru
Při výběru rezistoru pro konkrétní obvod nestačí znát jen jeho odpor. Sledují se tři hlavní hodnoty:
Odpor (R): Udává se v Ohmech [Ω]. Určuje, jak silně součástka proud brzdí. Platí pro něj Ohmův zákon: R = U / I.
Výkonová zatížitelnost (P): Udává se ve Wattech [W]. Říká, kolik tepla dokáže rezistor bezpečně vyzářit do okolí, aniž by se roztavil nebo shořel.
Tolerance: Udává se v procentech [%]. Výroba není nikdy absolutně přesná. Tolerance určuje, jak moc se může skutečný odpor lišit od hodnoty napsané na součástce (např. běžný rezistor 100 Ω s tolerancí 5 % může mít v reálu 95 až 105 Ω).
Na čem závisí velikost odporu?
Odpor samotné součástky je dán její fyzickou konstrukcí a geometrií:
Délka: Čím delší je odporová dráha, tím větší je odpor (elektrony musí překonat více překážek).
Průřez (tloušťka): Čím širší je dráha, tím menší je odpor (elektrony mají širší cestu).
Materiál (Rezistivita): Fyzikální vlastnost dané látky. Pozor na rozdíl: Odpor (100 Ω) je vlastnost konkrétního kusu součástky, zatímco rezistivita je vlastnost materiálu (např. uhlíku), ze kterého je rezistor vyroben.

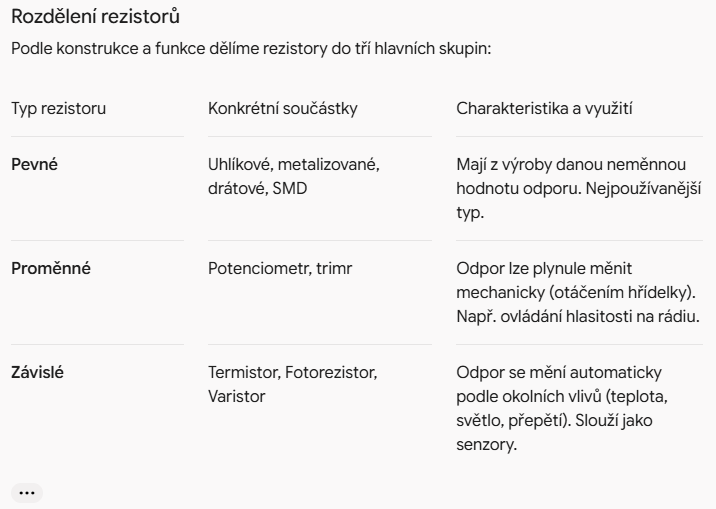

Rozdělení rezistorů
Podle konstrukce a funkce dělíme rezistory do tří hlavních skupin:
Typ rezistoru Konkrétní součástky Charakteristika a využití
Pevné Uhlíkové, metalizované, drátové, SMD Mají z výroby danou neměnnou hodnotu odporu. Nejpoužívanější typ.
Proměnné Potenciometr, trimr Odpor lze plynule měnit mechanicky (otáčením hřídelky). Např. ovládání hlasitosti na rádiu.
Závislé Termistor, Fotorezistor, Varistor Odpor se mění automaticky podle okolních vlivů (teplota, světlo, přepětí). Slouží jako senzory.
Úskalí a rizika v praxi
Tepelná ztráta a spálení: Podle Jouleova zákona se elektrická energie na odporu mění v teplo. Pokud obvodem pustíte větší proud, než na jaký je rezistor dimenzován (překročíte jeho výkonovou zatížitelnost v poměru P = R × I²), součástka se začne pálit, zčerná a obvod se přeruší.
Parazitní indukčnost u drátových rezistorů: Drátové rezistory (určené pro velké výkony) se vyrábějí namotáním odporového drátu na keramický váleček. Tím ale fyzicky vzniká cívka. V obvodech se stejnosměrným proudem to nevadí, ale ve vysokofrekvenčních obvodech (např. vysílačky, procesory) by tento rezistor zcela zničil signál. Tam se musí použít uhlíkové nebo SMD rezistory.
