Pojistka a jistič
Ochránci před katastrofou

Pojistka a jistič jsou bezpečnostní prvky elektrického obvodu. Jejich jediným úkolem je úmyslně a bezpečně přerušit obvod v případě, že jím začne protékat nebezpečně velký proud (zkrat nebo přetížení).

Oficiální účel a princip

Oba prvky fungují jako nejslabší článek řetězu navržený tak, aby selhal jako první a ochránil zbytek vedení před požárem.

• Tavná pojistka: Obsahuje kalibrovaný drátek. Když proud překročí limit, podle Jouleova zákona se drátek okamžitě roztaví a obvod přeruší. Jde o jednorázovou součástku.

• Jistič: Funguje na dvou principech. Bimetalový pásek (tepelná spoušť) se při mírném přetížení pomalu ohýbá, až po čase mechanicky rozpojí kontakty. Elektromagnetická cívka (zkratová spoušť) při masivním zkratu magneticky vyrazí kontakty během milisekund. Po odstranění poruchy lze jistič znovu natáhnout (zapnout).

Přirovnání pro snadné pochopení

Představ si bezpečnostní ventil na tlakovém hrnci. Když se v hrnci vytvoří kritický tlak, který by hrnec roztrhl (zkrat), ventil okamžitě a bezpečně upustí páru ven (pojistka přeruší obvod). Dokud ventil nevyměníte, hrnec nelze znovu natlakovat.

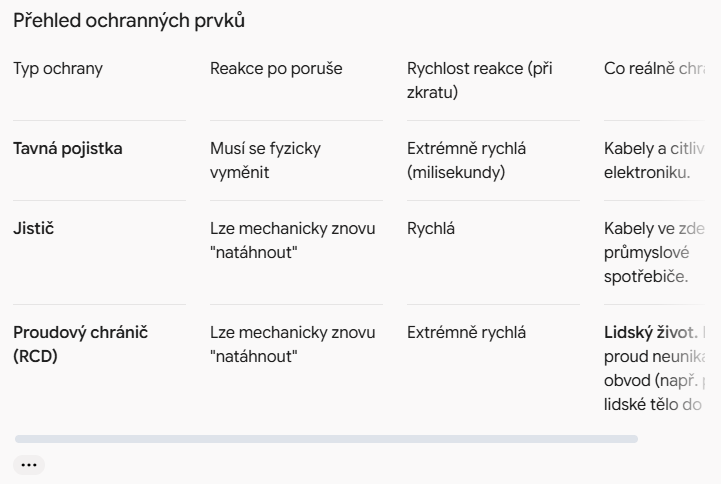

Přehled ochranných prvků

Typ ochrany Reakce po poruše Rychlost reakce (při zkratu) Co reálně chrání
Tavná pojistka Musí se fyzicky vyměnit Extrémně rychlá (milisekundy) Kabely a citlivou elektroniku.
Jistič Lze mechanicky znovu "natáhnout" Rychlá Kabely ve zdech a průmyslové spotřebiče.
Proudový chránič (RCD) Lze mechanicky znovu "natáhnout" Extrémně rychlá Lidský život. Hlídá, zda proud neuniká mimo obvod (např. přes lidské tělo do země).

Úskalí a rizika v praxi

• Pomalá vs. Rychlá pojistka: Pojistky se dělí podle charakteristiky. Pokud do obvodu s velkým motorem dáte rychlou pojistku (F – Fast), přepálí se hned při startu kvůli nárazovému proudu. K motorům a transformátorům musí patřit pomalé pojistky (T – Time delay), které krátkou špičku přežijí, ale na trvalý zkrat reagují hned.

• Nahrazování silnější hodnotou: Pokud jistič neustále "padá" a vy jej nahradíte silnějším (např. 16 A vyměníte za 25 A), degradujete ochranu obvodu. Kabely ve zdi se začnou tavit a hořet dávno předtím, než silnější jistič stihne zareagovat. Zkraty se opravují hledáním závady, nikoliv zesilováním pojistek.
