Ohmův zákon
Základní kámen elektrotechniky

Ohmův zákon definuje základní vztah mezi elektrickým napětím, proudem a odporem v elektrickém obvodu. Jde o nejdůležitější pravidlo pro výpočty a diagnostiku v elektrotechnice.

Oficiální definice

Elektrický proud (I) protékající vodičem je přímo úměrný elektrickému napětí (U) na jeho koncích, pokud je elektrický odpor (R) vodiče konstantní.

Vzorce a veličiny

Základní tvar zákona je: U = I × R

• U (Napětí): Jednotka Volt [V]. Elektrický "tlak", který tlačí elektrony obvodem.

• I (Proud): Jednotka Ampér [A]. Množství elektronů, které proteče vodičem.

• R (Odpor): Jednotka Ohm [Ω]. Překážka, která zpomaluje a brzdí průtok elektronů.


Odvozené vzorce:

• Výpočet proudu: I = U / R

• Výpočet odporu: R = U / I


Přirovnání pro snadné pochopení

Představ si vodovodní obvod:

• Napětí (U) je čerpadlo, které vytváří tlak vody.

• Proud (I) je samotná protékající voda.

• Odpor (R) je zúžení v trubce nebo překážka, přes kterou voda musí protéct.


Čím vyšší je tlak čerpadla, tím více vody proteče. Pokud ale trubku zúžíme (zvětšíme odpor), průtok vody se okamžitě sníží. V elektrickém obvodu omezujeme proud proto, aby se choulostivější součástky nespálily. K tomu slouží součástky zvané rezistory.

Kdy Ohmův zákon NEPLATÍ (Úskalí a výjimky)

Ohmův zákon má jednu kritickou podmínku: odpor součástky musí být konstantní (neměnný). Pokud se odpor mění (např. vlivem tepla), součástka je tzv. nelineární a zákon pro ni v celém rozsahu napětí neplatí.
Proč vzniká odpor a co ho mění?Kovový vodič se skládá z kationtové mřížky, skrz kterou se pohybují volné elektrony. Během cesty elektrony do mřížky narážejí, což navenek měříme jako elektrický odpor.Když se materiál zahřívá, vnitřní struktura kmitá rychleji. Elektrony tak mají mnohem těžší cestu, častěji do mřížky narážejí a odpor prudce roste.

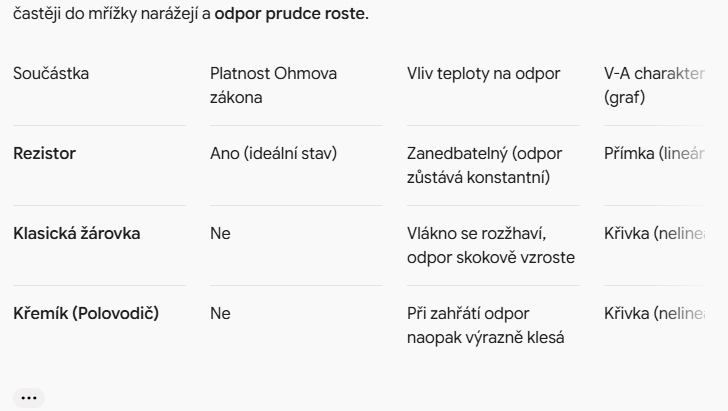

Součástka Platnost Ohmova zákona Vliv teploty na odpor V-A charakteristika (graf)
Rezistor Ano (ideální stav) Zanedbatelný (odpor zůstává konstantní) Přímka (lineární)
Klasická žárovka Ne Vlákno se rozžhaví, odpor skokově vzroste Křivka (nelineární)
Křemík (Polovodič) Ne Při zahřátí odpor naopak výrazně klesá Křivka (nelineární)
Technické specifikum: Vzorec R = U / I můžete použít vždy a u čehokoliv k výpočtu odporu v jednom konkrétním okamžiku. Jakmile ale u žárovky zvýšíte napětí, teplota stoupne a proud nevzroste úměrně, protože se změnil její odpor. Ohmův zákon proto vyžaduje statický stav.

Zajímavosti na závěr

• Geometrie vodiče: Odpor nezávisí jen na materiálu, ale i na tvaru. Delší drát = větší odpor (elektrony musí překonat delší trasu plnou překážek). Tlustší drát = menší odpor (elektrony mají širší cestu, podobně jako víceproudá dálnice).

• Rezistivita (Materiál): Každý materiál brzdí proud jinak. Stříbro a měď kladou elektronům minimální odpor, proto z nich vyrábíme vodiče. Naopak izolanty, jako plast či sklo, mají odpor tak obrovský (až milion milionů Ohm metrů), že přes ně proud za normálních podmínek vůbec neprojde.
